Сварка винипласта

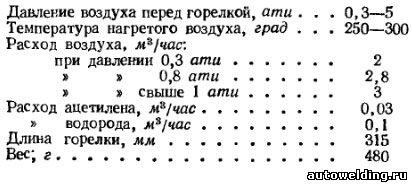

Пластмассы широко используются в машиностроении для изготовления сосудов, труб, арматуры и других изделий, работающих в среде агрессивных газов и жидкостей (кислот и пр.). Для этих целей, например, широко применяется винипласт, обладающий достаточной прочностью и твердостью. Винипласт получают путем специальной обработки полихлорвиниловых смол. Технические данные винипласта следующие: удельный вес 1,38—1,4 г/см3, предел прочности при растяжении не ниже 4 кгс/мм2, относительное удлинение не менее 20%, твердость 13 единиц по Бринеллю. Выпускается винипласт в виде листов толщиной от 2 до 20 мм, труб и прутков. Он хорошо режется, штампуется и сваривается. Нагрев винипласта может осуществляться различными способами: трением, электрическим нагревательным элементом, токами высокой частоты, пламенем горючего газа, сгорающего в смеси с воздухом. Последний способ является достаточно удобным, простым и не требует сложного оборудования, что особенно важно при выполнении сварки в монтажных условиях. При сварке винипласта свариваемый материал и присадочный пруток нагревают до вязкого размягченного состояния, после чего пруток слегка прижимают к соединяемым частям и последние легко свариваются. При сварке винипласта применяются соединения: стыковые, угловые, валиковые и в нахлестку. При стыковых соединениях угол раскрытия шва должен составлять 60 — 80o. Для более равномерного прогрева диаметр присадочного прутка не должен превышать 4 мм. Во избежание возможного разложения винипласта от перегрева сварка должна вестись быстро, без задержки на отдельных участках шва. По этой же причине необходимо по возможности точно следить за температурой подогрева пластмассы, поддерживая ее все время постоянной и регулируя степень нагрева в зависимости от характера размягчения винипласта в месте сварки. Для сварки пластмасс ВНИИАвтоген разработал конструкцию горелки ГГП-1-56, техническая характеристика которой приводится ниже:
Читать: Соединения при сварке пластмасс
|
