Сварка пластмасс лучом лазера

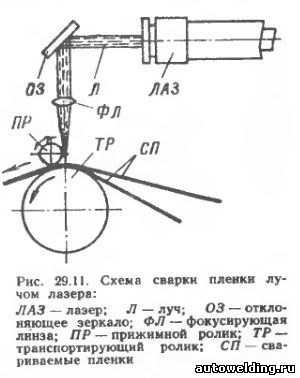

При сварке термопласта лучом лазера нагрев соединяемых поверхностей достигается в результате превращения лучевой энергии лазера в тепловую в месте фокусировки луча (рис. 29.11). Особенность лазерного излучения состоит в его способности создавать в фокусе мощность значительной плотности. Для этого когерентный луч при помощи специальных линз собирается в узкий пучок, достигающий десятых долей миллиметра. Непрерывно действующий СО2-лазер мощностью 1 кВт позволяет в фокальном пятне диаметром 0,1 мм получить плотность тепловой мощности 3x10 Вт/мм2. Лазерная сварка эффективна при сварке тонких пленок из ПЭВД — δ=50÷50 мкм. Скорость сварки 3,3—4 м/с.
Для сварки пленок из полиолефинов оптимальным считается СO2-лазер. Полиэтиленовая пленка толщиной 200 мкм поглощает 22 % энергии излучения СO2-лазера и около 4 % отражает от своей поверхности. Пленки из ПВХ плохо свариваются лазером вследствие их склонности к деструкции в процессе концентрированного нагрева, СO2-лазер широко применяют для резки термопластов, а также раскроя синтетических тканей, трикотажа, искусственных кож и т. д. При этом средняя скорость раскроя составляет 1 м/с и зависит от количества слоев материала, его свойств и мощности луча. В этом случае используются лазерные установки мощностью до 250 Вт с расходом газовой смеси гелия, диоксида углерода и азота от 30 до 40 л/ч. См. также:
|
