Типовые механизмы в станках для осуществления периодических движений


Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек - в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки - в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!

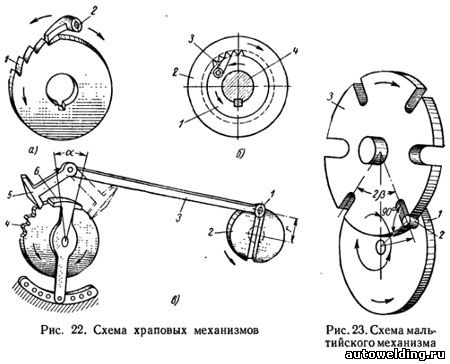

Храповые механизмы предназначены для преобразования непрерывного вращательного движения ведущего звена цепи в периодическое движение ведомого звена цепи. Храповые механизмы нашли широкое применение в поперечно-строгальных, шлифовальных, долбежных и других станках. По конструкции храповые механизмы делятся на механизмы с наружным зацеплением (рис. 22, а) и внутренним зацеплением (рис. 22, б). Храповой механизм наружного зацепления состоит из храпового колеса 7, которое обычно расположено на шейке винта, и собачки 2, совершающей колебательное движение. Двигаясь вправо, собачка 2 проскакивает по зубьям храпового колеса, а при движении влево — захватывает зубья и поворачивает храповое колесо на некоторый угол, т. е. периодическое вращение храпового колеса происходит только в одном направлении. На рис. 22, б показана схема храпового механизма с внутренним зацеплением. На диске 1, расположенном внутри храпового колеса 2, закреплена собачка 3. Вал 4 вместе с диском 1 совершают колебательные движения, храповое же колесо 2 периодически вращается с помощью собачки 3 только в одном направлении. На рис. 22, в показана схема привода храпового механизма. Диск 2 совершает вращательное движение и является ведущим звеном в цепи. В пазу диска 2 расположен палец 1. Он устанавливается и закрепляется на расстоянии от центра r, необходимом для получения заданного угла α, создающегося в процессе колебания собачки 5 шатуном 3.


Для уменьшения или увеличения вращения храпового колеса 4 при неизменном положении пальца 1 служит щиток 6, с помощью которого возможно перекрывать необходимое количество зубьев храпового колеса. При колебательном движении собачки слева направо она выскакивает на щиток, а при обратном движении собачка вначале скользит по щитку, а затем осуществляет поворот на заданный угол.

Мальтийские механизмы

Мальтийские механизмы применяются для осуществления периодических поворотов блоков многошпиндельных станков, револьверных головок делительных механизмов и т. п. Мальтийский механизм состоит из ведущего диска 1 (рис. 23), вращающегося с постоянной скоростью пальца 2, закрепленного на диске и мальтийского креста  3, совершающего периодические движения. За полный оборот диска 1 мальтийский крест повернется на 360/z оборота (где z — число пазов мальтийского креста). Если мальтийский крест имеет пазы с равномерным шагом, т. е. пазы находятся на одинаковом удалении друг от друга, мальтийские кресты называются правильными. Рассматриваемый крест имеет шесть пазов. При вращении палец 2 заходит в паз креста и за каждый оборот поворачивает его на угол 2β.
