Типовые механизмы в станках для осуществления поступательного движения

Реечная передача

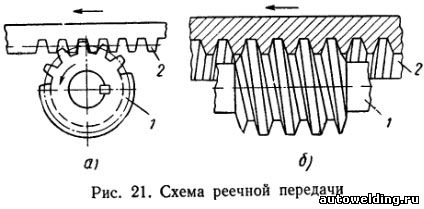

На рис. 21,а показана схема реечной передачи. Передача может быть осуществлена как от зубчатого колеса 1 к рейке 2, так и от рейки к зубчатому колесу. Такие передачи применяются в токарно-винторезных станках при перемещении продольного суппорта, в сверлильных — при подаче и в других станках. На рис. 21, б показана схема реечной передачи с червяком. Червяк 1 является ведущим и сцепляется с рейкой 2. Реечная передача подобного типа применяется в продольно-строгальных и продольно-фрезерных станках, главным образом при перемещении стола.

Винтовая передача

С помощью винтовой передачи осуществляется преобразование вращательного движения винта в поступательное движение гайки. Винтовая передача применяется в токарно-винторезных, фрезерных и других станках.
