Пайка ситалла, феррита, сапфира с металлами


Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек - в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки - в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!


Ситаллы. Составы припоев и режимы пайки ситаллов с металлами приведены в табл. 12. Для изготовления оптических газонаполненных электроразрядных приборов применяют ситалл марки СТЛ-3М. В этих приборах должны оставаться неизменными геометрия конструкции, механическая прочность и вакуумная плотность. На основе определения температурной зависимости ТКЛР, микротвердости и структуры показано, что целесообразная температура его пайки 800...900 °С в вакууме 1,3*10-2 Па.

Пайку высокопластичным припоем с адгезионно-активными добавками применяют для соединения ситалла с ситаллом, кварцем, стеклом, сплавом 29НК и медью. Герметизированные этим способом пайки приборы работают в условиях от -5 до +300 °С, стойки к термоудару при -5 ... +65 °С, виброустойчивы, надежно работают свыше 10 лет. Известно непосредственное соединение ситаллов с медью, сталями, сплавами никеля, хрома с железом и расплавленной стекломассой в процессе прессования изделия и последующего нагрева его для превращения стекла в ситалл (нагрев до 700 ... 900 °С, выдержка 1 ч). Металлические детали предварительно подвергают тепловой обработке при 500 ... 700 °С с целью образования окисной пленки.

Ферриты. Иттриевые и гадолиниевые ферриты паяют с титаном, сплавами Фени-46, 29НК, 47НД в среде очищенного аргона или в вакууме 10-2 Па. Скорость нагрева 20 °С/мин. Более быстрый нагрев недопустим, так как приводит к растрескиванию ферритов. Пайку производят по металлизированной никелем поверхности феррита или без предварительного покрытия. Составы припоев, режимы пайки и свойства паяных соединений приведены в табл. 13.

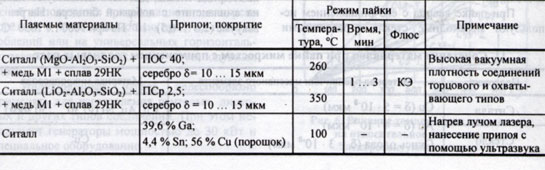

12. Составы припоев и режимы пайки ситалла с металлами

Составы припоев и режимы пайки ситалла с металлами

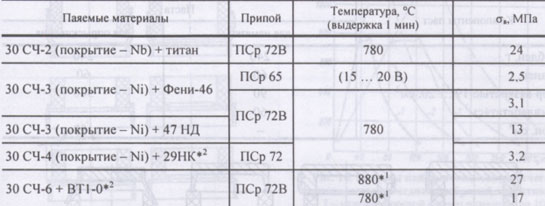

13. Составы припоев, режимы пайки и свойства паяных соединений ферритов с металлами

Составы припоев, режимы пайки и свойства паяных соединений ферритов с металлами

*1 Выдержка 3 мин.
*2 Без термоциклирования паяного соединения.
Примечание. Термоциклирование паяного соединения по режиму 20 - 800 - 20 °С 10 циклов.

Сапфир. Пайка сапфира с титановым сплавом ВТ-16 осуществляется припоем ПСр 72 при 840 °С в течение 5 мин в вакууме 1,3 мПа. Паяное соединение подвергается последующему старению при 450 °С в течение 3 ч в вакууме 13 мПа. Предел прочности паяного соединения 1270 ... 1300 МПа.

Источник публикации: autowelding.ru - Справочник по пайке. Под ред. И.Е. Петрунина.
