Радиоактивные вещества


Рекомендуем приобрести:

Сварочные столы и плиты TEMPUS - в наличии на складе!
Большой выбор: Стол стационарный, Стол подъемный, Стол пятисторонний, Комплект оснастки
Доставка по всей России!


Способность некоторых химических элементов (например, урана, радия) испускать невидимые лучи в результате самопроизвольного изменения или распадения ядер атомов называется радиоактивностью, а сами элементы — радиоактивными.

Радиоактивные лучи по своей природе не однородны. Это можно установить, поместив радиоактивный элемент, например радий, в толстостенную свинцовую коробку с небольшим отверстием. Если на пучок лучей, испускаемых радием (рис. 61), при выходе из коробки воздействовать электромагнитным полем, то он разделяется на три потока, которые назвали альфа (α)-, бета (β)- и гамма (γ)-лучами.

Схема радиоактивного распада радия

Рис. 61. Схема радиоактивного распада радия
1 — бета-частицы; 2 — гамма-кванты; 3 — альфа-частицы

α-лучи, представляющие собой поток двукратно ионизированных положительным зарядом атомов гелия, отклоняются магнитным полем к отрицательному полюсу; β-лучи являются потоком отрицательно заряженных электронов и отклоняются к положительному полюсу; γ-лучи — это очень короткие электромагнитные волны, не имеющие никакого заряда. Именно γ-лучи обладают способностью проникать через толщу различных материалов при проверке последних на присутствие дефектов.

Гамма-лучи испускаются определенными дозами — квантами (фотонами). Энергия кванта Е пропорциональна частоте электромагнитных колебаний v, т. е.

Е = hv эрг,

где h — постоянная Планка (6,625*10-27 эрг*сек); v — частота электромагнитных колебаний, сек-1. Частота электромагнитных колебаний v зависит от длины волны γ (в см) и скорости распространения волн С = 2,997 * 1010 см/сек.

v = C/γ.

Следовательно, энергия кванта будет выражена как

E = h (C/γ) эрг.

На практике энергия гамма-излучения измеряется также в электронвольтах (эв). 1 эв = 1,602 * 10-12 эрг. Используются и более крупные единицы: кило- и мегаэлектронвольты (1 Кэв = 103 эв; 1 Мэв = 106 эв).

γ-лучи образуются при распаде ядер радиоактивных элементов, когда ядро переходит из высокого в более низкое энергетическое состояние.

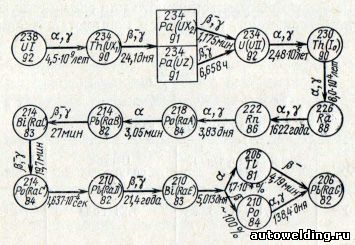

Схема радиоактивного распада урана

Рис. 62. Схема радиоактивного распада урана

Так, распад радия происходит по схеме:

88Ra22686Ra222 + 2Не4 + γ.

В результате распада массовое число 226 уменьшается на 4, а атомный номер 88 — на две единицы. Сам радий испускает только альфа-частицы, а возникновение бета-частиц и гамма-излучения объясняется наличием в радии продуктов его распада, дающих эти излучения.

Распад урана-238 происходит по схеме, представленной на рис. 62. Уран-238 в процессе распада самопроизвольно превращается в торий-230, радий и, наконец, нерадиоактивный свинец.

Однако применение естественных радиоактивных элементов крайне ограничено ввиду очень высокой стоимости их получения. Поэтому широко используются искусственные радиоактивные элементы (радиоактивные изотопы), которые получаются при распаде ядер атомов в результате их бомбардировки частицами, протонами, ядрами тяжелого водорода (дейтронами), нейтронами и γ-квантами высоких энергий.

Скорость распада отдельного изотопа измеряется в кюри. Кюри — количество радиоактивного вещества, в котором происходит 3,7 * 1010 распадов за 1 сек.

Производные от кюри — милликюри (1 мкюри = 10-3 кюри), микрокюри (1 мккюри = 10-6 кюри).

Активность источника излучения измеряется в миллиграмм-эквивалентах радия (Мг*экв Ra). Эта единица, хотя и не установлена стандартом, широко применяется в практике и обозначает мощность гамма-излучения 1 мг радия государственного эталона радия при платиновом фильтре толщиной 0,5 мм.

Точечный источник в 1 мг радия, находящийся в равновесии с продуктами распада, после начальной фильтрации через платиновый фильтр толщиной 0,5 мм создает на расстоянии 1 см мощность экспозиционной дозы 8,4 р/ч.

Экспозиционная доза рентгеновского или гамма-излучения, отнесенная к единице времени, называется мощностью экспозиционной дозы, которая равна:

Pэ = Dэ/t,

где Рэ — мощность экспозиционной дозы, а/кг; Dэ — экспозиционная доза излучения, к/кг; t — время облучения объекта, сек.

За единицу измерения мощности экспозиционной дозы рентгеновского и гамма-излучения принят ампер на килограмм (а/кг) или рентген в секунду (р/сек). 1 р/сек = 2,57976*10-4 а/кг.

В дефектоскопии гамма-излучением широкое применение нашли радиоактивные изотопы, указанные в табл. 7.

При выборе источника излучения для целей дефектоскопии руководствуются следующими данными: жесткостью излучения, периодом полураспада, удельной активностью, стоимостью изотопа и физическими свойствами, обеспечивающими удобство обращения с ними.

Таблица 7. Радиоактивные изотопы

НаименованиеЭнергия излучения, МэвПериод полураспадаАктивность источника, г*экв Ra
Кобальт-60 (27Co60)1,17—1,335,24 года0,5
2
5
Цезий-137 (55Cs137)0,6633 года0,5
2
Европий-152 (63Eu152)0,341—1,40912,7 года5
Европий-154 (63Eu154)0,341—1,40916 лет20
Тулий-170 (69Tm170)0,084—0,40129 дней0,1
0,5
Иридий-192 (77Ir192)0,036—0,8874 дня0,5
2
5
Селен-75 (34Se75)0,025—0,405125 дней0,5
0,75
1
1,5
2

Л.П. Шебеко, А.П. Яковлев. "Контроль качества сварных соединений".
