Подводная кислородная резка

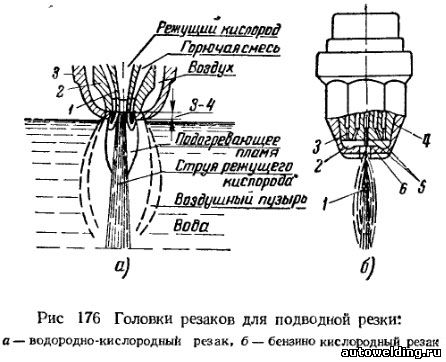

Для подводной резки применяют резаки (рис. 176), работающие на газообразном горючем (водороде) и на жидком горючем (бензине).

По центральному каналу мундштука 1 идет режущий кислород, а по кольцевому каналу между мундштуками 1 и 2 идет водородно-кислородная смесь, образующая подогревательное пламя. Снаружи мундштука 2 имеется колпак 3, через который проходит сжатый воздух, образующий предохранительный пузырь вокруг горящего подогревающего пламени, защищающий его от соприкосновения с водой. Пламя резака зажигается над водой, затем в мундштук подается сжатый воздух и резак опускают под воду.

Головка бензинокислородного резака изображена на рис. 176, б. Она имеет распылитель 4, через отверстие 5 которого в камеру 2 подается кислород, а через отверстие 3 — бензин. Бензин, испаряясь, образует в камере с кислородом горючую смесь, которая выходит через отверстие в донышке 6 камеры и сгорает. Режущая струя кислорода 1 подается через центральное отверстие. Газообразные продукты сгорания своим давлением оттесняют воду от пламени и не дают ему погаснуть.

Водородно-кислородным резаком можно разрезать сталь толщиной до 70 мм под водой на глубине до 30 м. При этом наибольшее давление подаваемых газов составляет: кислорода 6,6 ати, водорода 5,5 ати и воздуха 5 ати.

Бензинокислородным резаком можно разрезать сталь толщиной до 100 мм под водой на глубине до 30 м. Бензин подается под давлением до 10 ати, кислород под давлением до 15 ати. Бензин подается сжатым азотом.
