Реверсивные механизмы и блокировочные устройства станка


Рекомендуем приобрести:

Сварочные столы и плиты TEMPUS - в наличии на складе!
Большой выбор: Стол стационарный, Стол подъемный, Стол пятисторонний, Комплект оснастки
Доставка по всей России!

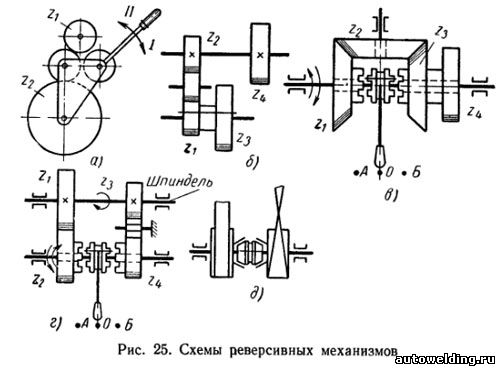

Реверсивные механизмы предназначены для изменения направления вращательного и поступательного движения механизмов станка. На рис. 25, а показан трензель с цилиндрическими зубчатыми колесами. С помощью рукоятки осуществляется переключение из положения I в положение II, при этом паразитные зубчатые колеса входят в зацепление с колесом z1, и изменяется направление вращения ведомого вала, на котором сидит зубчатое колесо z2. На рис. 25, б показана схема реверсивного механизма с перемещающимися на шлицевом валу зубчатыми колесами. На рис. 25, в, г приведены схемы механизма, в которых реверсирование осуществляется с помощью двусторонней кулачковой муфты при перемещении рукоятки в положения А и Б. На рис. 25, д показана ременная реверсивная передача.

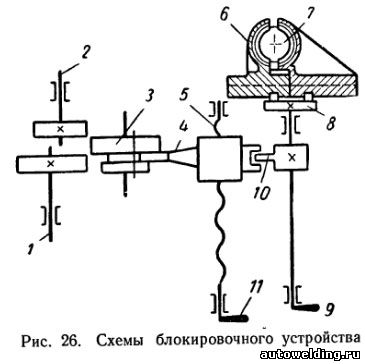

Блокировочные устройства предназначены для предотвращения одновременного включения двух движений, которые могут привести к поломке механизмов станка. На рис. 26 показана схема устройства, предназначенного для предохранения одновременного включения ходового валика и ходового винта. Механизм блокировки расположен в фартуке токарно-винторезного станка. На рисунке показано положение блокировочного механизма, когда ходовой винт 7 токарно-винторезного станка соединен с маточной гайкой б, при этом включена продольная подача суппорта.

Скользящее зубчатое колесо 3 будет находиться между колесами, посаженными на валу 1 и на валу 2. Как только осуществится поворот рукоятки 9, маточная гайка 6 с помощью диска 8 разомкнётся и освободит ходовой винт 7. Одновременно язычок 10 выходит из паза гайки 4. При повороте рукоятки 11 приводится во вращение винт 5, перемещается гайка 4, увлекая за собой зубчатое колесо 3, осуществляя соединение с одним из двух зубчатых колес. При соединении зубчатого колеса 3 с зубчатым колесом, посаженным на валу произойдет продольная подача суппорта, а при соединении с колесом, посаженным на валу 2, — поперечная подача. Как только гайка 4 переместится, повернуть рукоятку 9 невозможно, так как язычок 10 не попадет в паз гайки 4У а следовательно, диск 8 не провернется и маточная гайка не будет включена. Помимо описанной схемы, существуют и другие блокировочные устройства.
