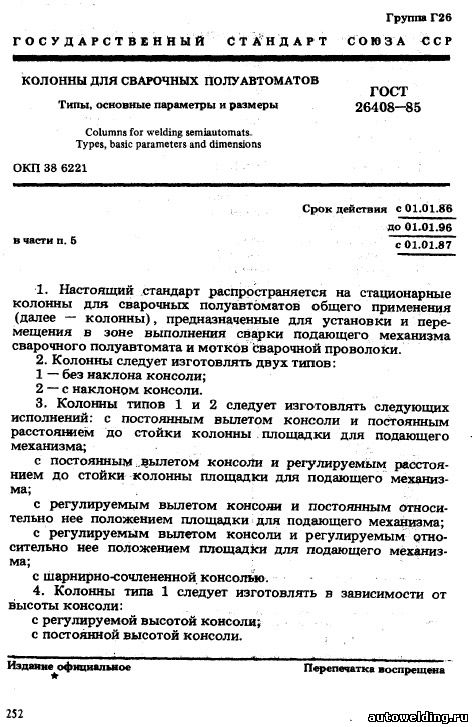

ГОСТ 26408-85. Колонны для сварочных полуавтоматов. Типы, основные параметры и размеры

Columns for welding semiautomats. Types, basic parameters and dimensions

1.   Настоящий стандарт распространяется на стационарные колонны   для  сварочных  полуавтоматов   общего  применения (далее — колонны), предназначенные для установки и перемещения   в   зоне   выполнения  сварки  подающего   механизма сварочного полуавтомата и мотков сварочной проволоки.

2. Колонны следует изготовлять двух типов:
1 — без наклона консоли;
2 — с наклоном консоли.

3.   Колонны типов  1  и 2 следует изготовлять следующих исполнений:   с   постоянным  вылетом   консоли  и постоянным расстоянием   до   стойки  колонны  площадки для  подающего механизма;
с постоянным вылетом консоли и регулируемым расстоянием до стойки колонны площадки для подающего механизма;
с регулируемым вылетом консодо и постоянным относительно нее положением площадки для подающего механизма;
с регулируемым вылетом консоли и регулируемым относительно нее положением площадки для подающего механизма;
с шарнирно-сочлененной консолью.

4.   Колонны типа 1 следует изготовлять в зависимости от высоты консоли:
с регулируемой высотой консоли;
с постоянной высотой консоли.

Колонны типа 1 допускается изготовлять более чем с одной консолью.

5. Для колонн с механизированными приводами:
скорость подъема, опускания и горизонтального движенияконсоли должна быть не менее 0,016 м/с;
скорость поворота и наклона консоли — не менее 0,2 рад/с.

6.   В  колоннах с регулируемой высотой консоли наименьшая высота от пола до площадки для подающего механизма должна быть не более 1600 мм.
(Измененная редакция, Изм. № 1).

7.  Наибольший угол наклона консоли колонны типа 2 должен быть не менее 40° относительно горизонта.

8.   Угол   поворота   консоли   в   горизонтальной   плоскости должен быть не менее 270°.

9.   Грузоподъемность   колонны  при установке одного подающего механизма должна быть 100 кг.
При установке более одного подающего механизма грузоподъемность определяют расчетом.

10.  Усилие при ручном изменении положения консоли должно быть не более 200 Н.

11.  Другие основные параметры и размеры колонн должны соответствовать приведенным на черт. 1 и 2 и в таблице.
