Болтовые соединения

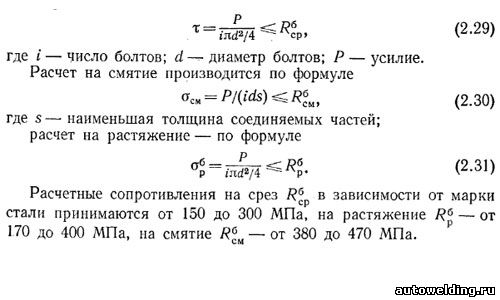

Болтовые соединения применяются в конструкциях комбинированного характера. Часть соединений, выполняемых в цеховых условиях, проектируется сварными, другая часть, выполняемая на монтаже, — с применением болтов. Как правило, это болты высокой прочности, изготовляемые из сталей 40 X, 40ХФА, имеющих предел прочности при растяжении более 1000 МПа. Распределение усилий в сварном соединении с такими болтами происходит более равномерно, чем в сварном соединении с заклепками. По точности изготовления болты разделяются на ряд групп: болты повышенной точности изготовляются согласно ГОСТ 7805—70, болты грубой точности — согласно ГОСТ 15589—70. Болты устанавливаются диаметром d от 10 до 48 мм при общей длине l = 40 ÷ 200 мм.Болты повышенной точности могут быть поставлены в отверстия с минимальным зазором 0,3—0,5 мм. Это обеспечивает передачу усилия в результате плотного соприкасания болтов с деталями. В некоторых случаях усилие передается посредством трения. При этом не требуется плотное соприкасание тела болта со стенками отверстия и, следовательно, упрощаются сборочные операции. В строительных конструкциях расчет болтовых соединений на срез производится по формуле

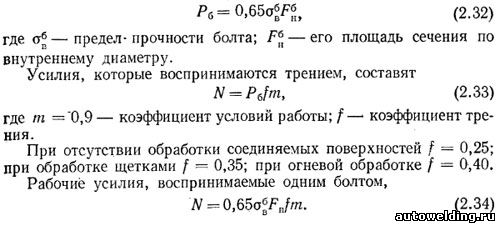

Расчет высокопрочных болтов, работающих посредством трения, производится с учетом усилия натяжения болта
Применение высокопрочных болтов облегчает условия монтажа И нередко оказывается рациональным с позиций повышения работоспособности конструкции при действии переменных и ударных нагрузок. Высокопрочные болты могут быть рекомендованы не только для стальных конструкций, но и для конструкций из алюминиевых сплавов, например АМг6, Д1Т, Д16Т и др. Применяют болты из Сплавов АВТ1, В94, Д16п и др. Размещение болтов в конструкциях определяется следующими условиями: минимальное расстояние между центрами 3,5 d, максимальное расстояние между центрами в крайних рядах 5 d или 10 s, то же, в средних 10 d или 14 s; минимальное расстояние от центра болта до края Элемента 2,5 d; максимальное — 6 s. Здесь d — внешний диаметр резьбы болта; s — наименьшая толщина соединяемых частей. Николаев Г.А. Сварные конструкции. Прочность сварных соединений и деформации конструкций
|
