Конструкции приводов главного движения токарно-винторезных станков


Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек - в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки - в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!


Подавляющее большинство современных токарно-винторезных станков средних размеров в качестве привода главного движения имеет одно-, реже многоскоростной асинхронный электродвигатель трехфазного тока в сочетании со ступенчатой механической коробкой скоростей.

Примером привода с коробкой скоростей, размещенной в шпиндельной бабке, может служить станок мод. 1К62, кинематическая схема которого показана на фиг. I,6, а развертка по валам коробки скоростей — на фиг. I, 7. Коробка скоростей получает движение через клиноременную передачу от односкоростного электродвигателя, расположенного в левой тумбе станины. На валу I размещена двусторонняя фрикционная муфта М1 для включения и выключения прямого и обратного вращения шпинделя. Изменение направления вращения вала II происходит вследствие передачи движения через блок паразитных колес (z = 24 и z = 36). Передвижением по валам II и III скользящих (передвижных) блоков Б1 и Б2 валу III сообщается шесть различных прямых скоростей и три обратных, более высоких. Управление блоками Б1 и Б2 осуществляется одной рукояткой 1 (фиг. I, 4), выведенной на лицевую сторону передней бабки.

Токарно-винторезный станок

Движение от вала III может передаваться на шпиндель по двум кинематическим цепям:

а)    при сдвинутом влево двойном (двухвенцовом) блоке Б3 — через повышающую передачу (65 : 43) прямо на шпиндель, что дает шесть высших ступеней скорости вращения — от 630 до 2000 об/мин;

б)    при сдвинутом вправо блоке Б3 движение передается шпинделю через зубчатый перебор (блок Б4 — вал IV — блок Б5 — вал V), допускающий четыре различных включения с передаточными отношениями 1, 1:4, 1 : 4 и 1 : 16, два из которых совпадают. Через перебор шпиндель получает три более низких диапазона чисел оборотов (200÷630, 50÷160 и 12,5÷40 об/мин) по шесть ступеней в каждом. Одно число оборотов (630 об/мин) получается и при прямом включении, и через перебор; поэтому привод дает всего 23 различные скорости вращения шпинделя. Управление блоками Б3, Б4 и Б5 осуществляется также одной рукояткой 5 (фиг. I, 4). На валу III установлен тормоз, включение и выключение которого сблокировано с механизмом включения муфты М1.

Кинематическая схема токарно-винторезного станка мод. 1К62

Просмотреть фотографию в реальном размере

Фиг. I, 6. Кинематическая схема токарно-винторезного станка мод. 1К62.

Развертка по валам коробки скоростей станка мод. 1К62

Просмотреть фотографию в реальном размере

Фиг. I, 7. Развертка по валам коробки скоростей станка мод. 1К62.


Кинематическая схема станка мод. 1А616

Просмотреть фотографию в реальном размере

Фиг. I, 9. Кинематическая схема станка мод. 1А616.

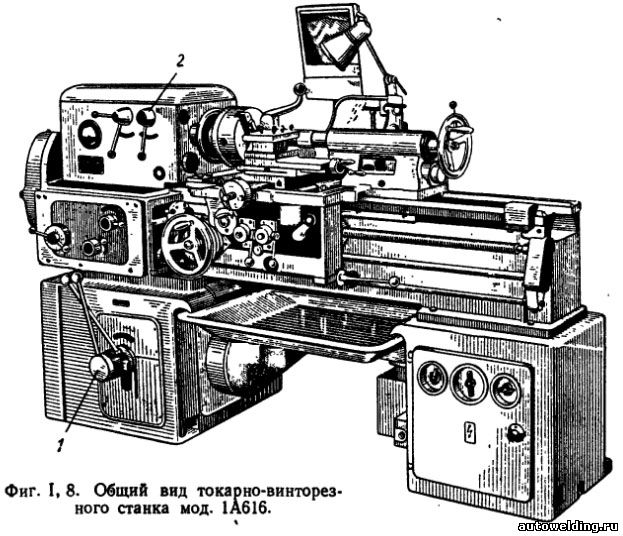

В станке мод. 1А616 (фиг. I, 8) коробка скоростей выполнена в отдельном корпусе, размещенном в левой тумбе (ножке) станины. Выходной вал коробки связан с входным валом шпиндельной бабки клиноременной передачей. Привод такого типа называется разделенным приводом. Он обеспечивает более плавное вращение шпинделя и применяется чаще в точных станках.

Коробка скоростей получает движение через клиноременную передачу от отдельного двигателя, установленного на кронштейне с задней стороны левой тумбы станины. Натяжение ремней регулируется перемещением двигателя по плите, на которой он установлен. В результате переключений четырех блоков (фиг. I,9) Б1, Б2, Б3 и Б4 с помощью двух рукояток 1 (фиг. I, 8) выходной вал IV получает 12 различных скоростей вращения. Через клиноременную передачу движение передается на разгруженный шкив шпиндельной бабки, в которую встроен зубчатый перебор с передаточным отношением i = 1 : 8. Натяжение ремней производится перемещением в вертикальном направлении коробки скоростей.

Движение на шпиндель может передаваться по двум кинематическим цепям:

а)    по короткой, непосредственно с вала V шкива при включенной муфте М1 и выключенном переборе Б5, шпиндель получает 12 высоких ступеней скорости вращения (от 90 до 2240 об/мин);

б)    через перебор Б5 при выключенной муфте М1 шпиндель получает 12 нижних ступеней скорости вращения (от 11,2 до 280 об/мин).

Три скорости при включенном и выключенном переборе совпадают, поэтому привод дает только 21 (вместо 24) ступень скорости вращения шпинделя. Управление перебором Б5 и муфтой М1 сблокировано и осуществляется одной рукояткой 2 (фиг. I, 8). В приводе отсутствует главная, выключающая станок, фрикционная муфта, и включение, реверсирование и торможение шпинделя производятся электродвигателем.

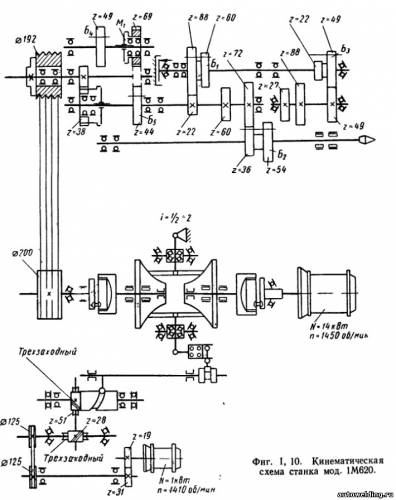

Для бесступенчатого изменения чисел оборотов шпинделя в токарно-винторезных станках средних и малых размеров находят применение фрикционные вариаторы. В приводе главного движения токарно-винторезного станка мод. 1М620 (фиг. I, 10) использован вариатор конструкции ЦНИИТМАШ (системы Светозарова) (В некоторых станках этой модели применялся вариатор с широким ремнем) в сочетании со ступенчатой коробкой скоростей, размещенной в шпиндельной бабке. Такая конструкция привода позволяет бесступенчато изменять числа оборотов шпинделя в пределах 12÷3000 об/мин. С помощью этого вариатора можно плавно, в пределах 750...3000 об/мин, изменять скорость вращения его выходного вала, а за счет переключений блоков Б1 Б2 и Б3 получить четыре бесступенчатых диапазона чисел оборотов шпинделя: 12...47, 47...190, 190...750 и 750...3000 об/мин. Вспомогательный двигатель N = 1 квт служит для управления вариатором. Муфтой М1 и скользящими шестернями Б4 и Б5 производится реверсирование шпинделя.

Кинематическая схема станка мод. 1М620
Просмотреть фотографию в реальном размере

В станках меньших размеров бесступенчатый привод может состоять из одного вариатора без переборной ступенчатой коробки скоростей.

Тяжелые токарно-винторезные станки изготовляются, как правило, с бесступенчатым приводом скоростей шпинделя, что способствует повышению их производительности. Однако в тяжелых станках применяются не механические вариаторы, а электрические системы бесступенчатого изменения числа оборотов приводного электродвигателя в сочетании со ступенчатой механической коробкой скоростей станка.

Система генератор—двигатель для бесступенчатого изменения чисел оборотов шпинделя

Фиг. I, 11. Система генератор—двигатель для бесступенчатого изменения чисел оборотов шпинделя.

Наиболее распространенной электрической системой бесступенчатого изменения чисел оборотов в тяжелых станках является система генератор — двигатель (Г—Д), называемая иногда также системой Леонарда (фиг. I, 11). Она состоит из четырех электрических машин: асинхронного двигателя АД, который приводит во вращение генератор постоянного тока Г и маломощный генератор постоянного тока В и электродвигателя постоянного тока Д для привода станка. Скорость электродвигателя Д регулируется изменением сопротивлений Rг и Rд в цепях обмоток возбуждения ОВГ — генератора и ОВД — двигателя, питаемых постоянным током от возбудителя В. Диапазон регулирования такой системы может достигать 10—15. Следует иметь в виду, что машины АД и Г должны иметь мощность не меньшую, чем мощность приводного двигателя Д, поэтому затраты на систему Г—Д превышают затраты на один асинхронный двигатель переменного тока в 7—8 раз.
